Cuchilla de Ranurado para Cajas de Cartón Corrugado
Cuchillas ranuradoras de precisión para máquinas flexo folder gluer y troqueladoras rotativas. Fabricadas en acero de herramienta SKD11, D2 y HSS, cada cuchilla mantiene un filo sin rebabas durante millones de cortes — y la fabricamos según el plano de su máquina, no en medidas de stock.
- ±0.02 mmTolerancia
dimensional - 52–58 HRCTemple
integral - 7–15 díasPlazo
estándar - OEM / ODMFabricación
a plano
La cuchilla de ranurado para cartón corrugado de Dekeer es una herramienta de corte de alto rendimiento diseñada para las modernas máquinas de fabricación de cajas. Fabricada en aceros de herramienta premium (SKD11/D2/HSS) con afilado CNC de precisión, cada cuchilla ranuradora ofrece cortes limpios y sin rebabas en cartón corrugado, cartulina y cartón grueso. Diseñada para una durabilidad excepcional y una vida útil prolongada, nuestras cuchillas ranuradoras industriales garantizan un rendimiento estable en líneas de alta velocidad. Ofrecemos personalización OEM completa de medidas, espesores y patrones de agujeros para adaptarnos a su equipo. Vea nuestra gama de Cuchillas para Máquinas de Embalaje y opciones de Cuchillas Ranuradoras para Cajas, o consulte las normas externas de ISO como guía para herramientas.
Hable con un ingeniero en cuchillas ranuradoras
Envíe el modelo de su máquina, un plano acotado o una foto de la cuchilla que necesita reemplazar. Nuestro equipo de ingeniería confirma dimensiones, grado de material y precio en 24 horas — gratis y sin compromiso.
Cuchillas Ranuradoras Personalizables para Diversas Máquinas

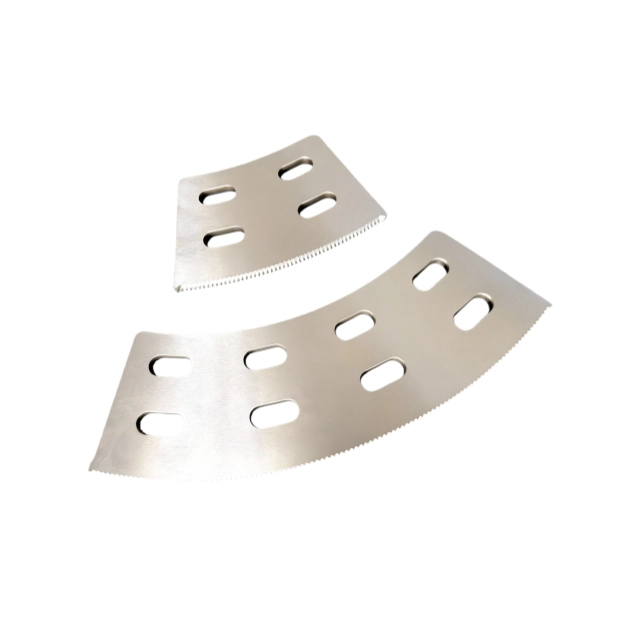

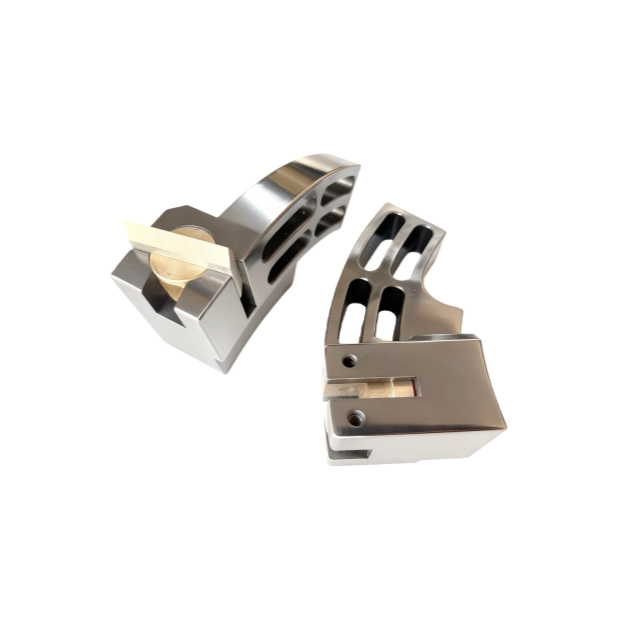

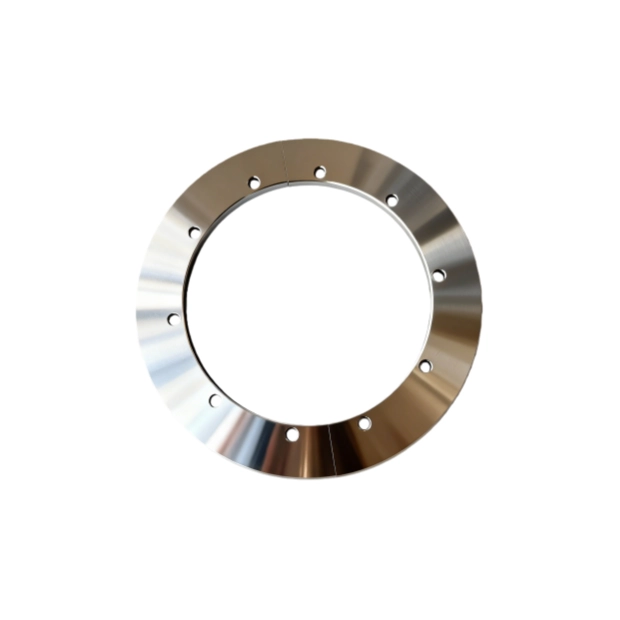

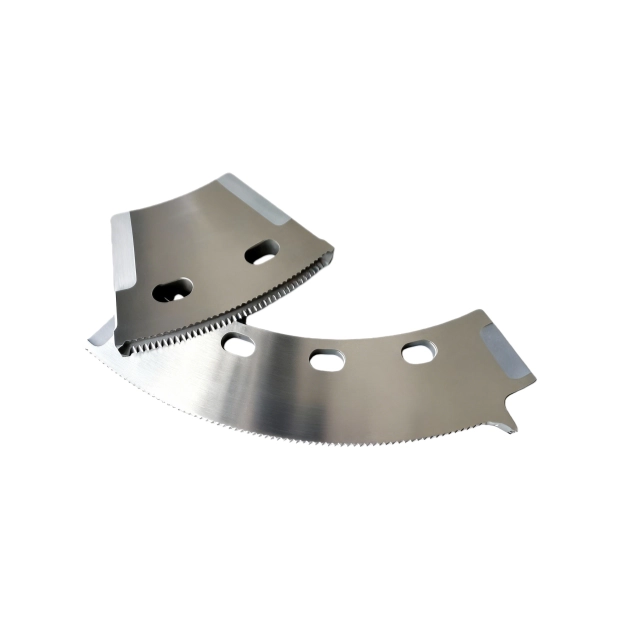

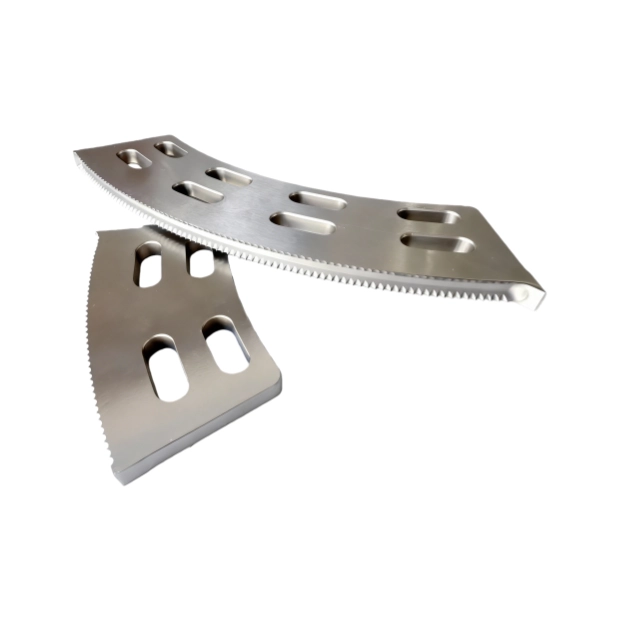

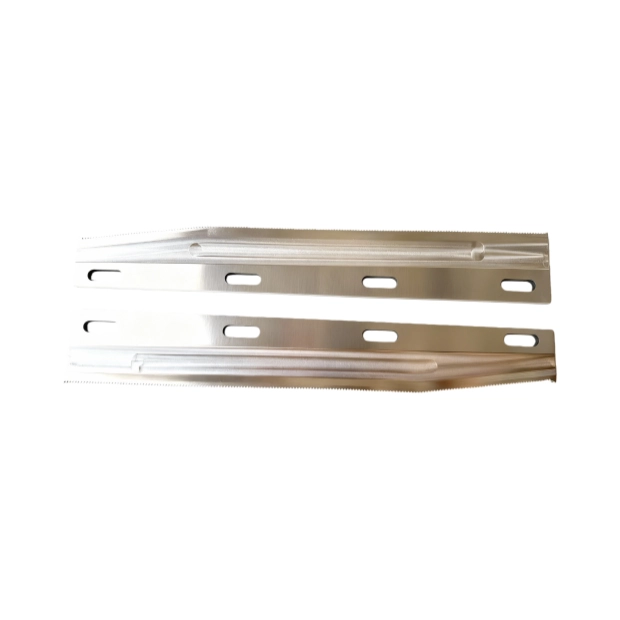

Galería de Productos
Demostración del Ranurado
Mayor Vida Útil con Acero Premium SKD11/D2
El acero de herramienta templado en profundidad mantiene el filo durante millones de cortes.
Afilado de Precisión para un Ranurado Limpio y Sin Rebabas
Filo pulido a espejo, Ra ≤ 0,4 μm, para bordes de cartón limpios.
Gran Compatibilidad con las Principales Máquinas de Cajas
BHS, TCY, Mitsubishi, Fosber, Marquip y más — adaptado al modelo de su máquina.
Medidas, Espesores y Patrones de Agujeros Personalizados
Envíe un plano o una cuchilla de muestra — MOQ desde 1 juego para herramientas totalmente personalizadas.
Especificaciones Técnicas de las Cuchillas Ranuradoras
| Artículo | Especificación |
|---|---|
| Nombre del producto | Cuchilla ranuradora para cartón corrugado (cuchilla de ranurado de cajas) |
| Material base | SKD11, D2, HSS-M2 o acero de herramienta especificado por el cliente |
| Dureza | 52–58 HRC, templado en profundidad para un desgaste uniforme en todo el cuerpo |
| Espesor de la cuchilla | 2–12 mm (espesores personalizados disponibles) |
| Longitud de la cuchilla | Hasta 2600 mm, fabricada según plano de la máquina |
| Ángulo del filo | 30°–60°, afilado según especificación del cliente |
| Acabado del filo | Pulido a espejo, sin rebabas; Ra ≤ 0,4 µm |
| Tolerancia dimensional | ±0.02 mm |
| Planeidad | ≤ 0,05 mm por 1000 mm |
| Agujeros de montaje | Fabricados según plano OEM, cuchilla de muestra o plantilla proporcionada |
| Tratamiento superficial | Afilado de precisión (estándar); óxido negro o recubrimiento TiAlN (opcional) |
| Materiales adecuados | Cartón kraft, cartón corrugado de 3/5/7 capas, cartón grueso, cartulina, papel panal, cartón de espuma |
| Máquinas compatibles | BHS, TCY, Mitsubishi, Fosber, Marquip, Dongfang y otras ranuradoras flexo / troqueladoras rotativas |
Pedidos y Condiciones Comerciales
| Artículo | Condiciones |
|---|---|
| Pedido mínimo | 5 uds. para tamaños estándar; 1 juego para herramientas totalmente personalizadas — se aceptan pedidos de prueba |
| Plazo de entrega | 7–15 días laborables para tamaños estándar; plazo exacto confirmado al pedir |
| Muestra | Muestra gratuita para evaluación de calidad (flete a cobrar) |
| Embalaje | Papel antioxidante + caja de madera de exportación |
| Documentos de calidad | Certificado de Ensayo de Material (MTC) e informe de inspección dimensional con cada envío |
| Garantía | 12 meses contra defectos de fabricación |
| Condiciones de pago | T/T (30% anticipo, saldo antes del envío) o L/C a la vista |
| Personalización | OEM / ODM — se acepta plano, muestra o modelo de máquina |
Compatibilidad con Máquinas y Dimensiones de Referencia
A continuación se muestran las medidas de cuchillas ranuradoras que más se nos solicitan, agrupadas por tipo de máquina. Las dimensiones varían entre generaciones de máquinas y anchos de cartón, así que use esta tabla como referencia y confírmela con el plano de su máquina — o envíenos el número de modelo y nosotros se lo ajustamos.
| Tipo de máquina | Longitud de referencia | Espesor habitual | Aplicación típica |
|---|---|---|---|
| BHS flexo folder gluer | 1600 / 1800 / 2200 mm | 6 / 8 mm | Líneas de cajas corrugadas de gran volumen series largas |
| TCY rotary slotter | 1200 / 1600 mm | 6 mm | Plantas de cajas de formato medio |
| Mitsubishi (serie Sumo) | 1800 / 2200 mm | 8 mm | Rayado y ranurado de alta velocidad |
| Fosber | 1600 / 2000 mm | 6 / 8 mm | Cartón doble pared y grueso |
| Marquip / Ward | 1200 / 1600 mm | 6 mm | Suministro de repuestos y retrofit |
| Dongfang / Kama | 1200 / 1600 mm | 6 mm | Plataformas de máquinas asiáticas |
| Otros modelos | A plano | 2–12 mm | Envíe modelo, plano o foto de muestra |
¿Su máquina no aparece? Sin problema — más de la mitad de nuestras cuchillas se fabrican para máquinas fuera de esta tabla. Envíe el número de modelo, un plano acotado o una foto de la cuchilla y confirmaremos la especificación y el precio en 24 horas.
Envíe el Modelo de su MáquinaGuía de Selección de Material: SKD11, D2 o HSS
El grado de acero determina cuánto tiempo mantiene el filo su cuchilla y cómo se comporta en su cartón. Trabajamos tres grados y mecanizamos todos con la misma tolerancia — la elección correcta depende del tipo de cartón, la velocidad de la línea y la frecuencia con la que pueda detenerse para cambiar la cuchilla.
| Material | Hardness | Resistencia al desgaste | Tenacidad | Coste relativo | Ideal para |
|---|---|---|---|---|---|
| SKD11 (Cr12MoV) | 58–60 HRC | Muy alta | Media | Media | Ranurado general en cartón de una, dos y tres paredes |
| D2 (AISI D2) | 58–62 HRC | Excelente | Media-baja | Media-alta | Cartón reciclado abrasivo y series largas — máxima retención del filo entre afilados |
| HSS-M2 (molybdenum) | 62–65 HRC | Alta | Alta | Alta | Cartón delgado, líneas de alta velocidad y máquinas donde la cuchilla recibe impactos |
Elegir SKD11
58–60 HRC · coste medio
La opción predeterminada para la mayoría de plantas de cajas corrugadas. El mejor equilibrio entre resistencia al desgaste y precio, y funciona con todo el rango de cartón de una, dos y tres paredes sin complicaciones.
Elegir D2
58–62 HRC · coste medio-alto
Cuando predominan el cartón reciclado abrasivo y las series largas de producción. Su mayor contenido de carburos da la retención de filo más larga, aunque tolera algo peor las cargas de impacto.
Elegir HSS-M2
62–65 HRC · coste alto
Para cartón delgado, líneas de alta velocidad o máquinas con impactos. La máxima tenacidad evita el desconchado del filo, con un coste de material más alto.
¿Aún no sabe qué grado encaja? Envíenos su tipo de cartón, modelo de máquina y volumen de producción previsto. Nuestros ingenieros recomendarán un grado y una geometría de filo para su línea — y si reemplaza una cuchilla existente, normalmente identificamos de qué material está hecha con solo una foto.
Aplicaciones de las Cuchillas Ranuradoras para Cajas
Automatic Corrugated Box Production Line
High-speed continuous slotting of single-, double- and triple-wall corrugated board on automatic flexo folder gluers — consistent edges at full line speed.
Carton Forming & Die-cutting Equipment
Clean creases and smooth folding on carton forming and die-cutting lines, where accurate slotting determines fold quality and box squareness.
Packaging Factory Custom Box Processing
Non-standard slotting machinery and custom carton work — blades made to your drawing for logistics packaging and commodity outer boxes.
¿Por Qué Elegir a Dekeer como Fabricante de Cuchillas Industriales?
Por Qué los Fabricantes Eligen las Cuchillas Dekeer
Fabricante Directo
Afilamos cada cuchilla en nuestra propia planta de Nankín: dureza, tolerancias y acabado del filo controlados internamente, con precio directo de fábrica sin márgenes de intermediarios.
Fabricación OEM
Envíe un plano, una cuchilla desgastada o simplemente el modelo de máquina. Reproducimos tamaño, espesor, grado de material (SKD11 / D2 / HSS) y patrones de agujeros — desde un solo juego.
Soporte Técnico
Nuestros ingenieros le ayudan a elegir el grado y el ángulo de filo adecuados para su cartón y velocidad de línea — antes de la venta y durante toda la vida útil de la cuchilla.
Capacidad de Fabricación y Servicio
01 — Fábrica directa
Fabricante, no empresa comercializadoraDekeer Precision Cutting Tools (Nankín) Co., Ltd. mecaniza cada cuchilla internamente, así que compra a precio de fábrica sin margen de intermediarios.
02 — Fabricación personalizada
OEM / ODM según plano o muestraEnvíe un plano, una cuchilla desgastada o solo el modelo de máquina. Reproducimos patrón de agujeros, ángulo de filo y espesor para que coincida.
03 — Calidad documentada
Certificado con cada envíoCada pedido se envía con un Certificado de Ensayo de Material y un informe de inspección dimensional, para un control de entrada sencillo.
04 — Posventa
12 meses de garantía y soporteCobertura contra defectos de fabricación durante 12 meses, con soporte de ingeniería en selección y geometría de filo.
Cómo se desarrolla un pedido, de la consulta a la entrega
- 1Envíe su especificaciónPlano, modelo de máquina o foto de la cuchilla
- 2Presupuesto en 24 hDimensiones, material y precio confirmados
- 3Confirmar planoUsted aprueba la especificación final
- 4ProducciónAfilado CNC con controles en proceso
- 5Inspección finalVerificación de tolerancias + certificado de material
- 6Embalaje de exportaciónPapel antioxidante, caja de madera, envío
